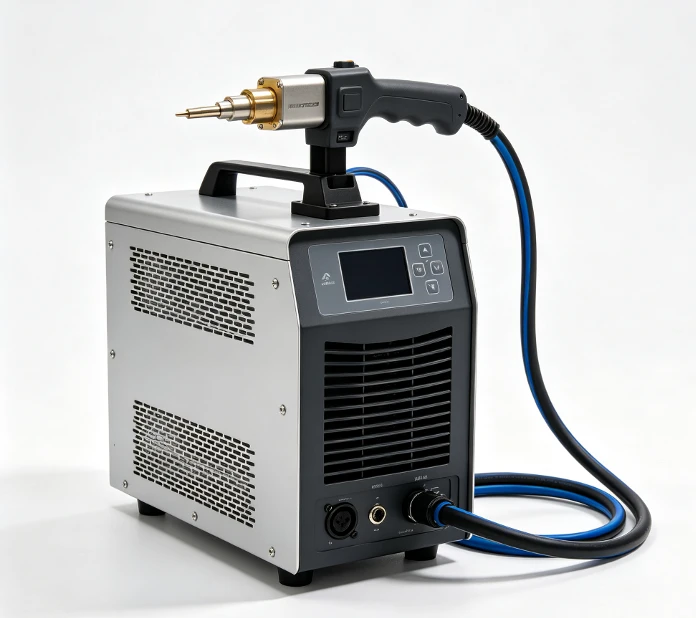

Ручной-лазерный сварочный аппарат с водяным охлаждением включает в себя волоконный лазер непрерывного-волны (CW), промышленный водяной охладитель с двумя-температурами и легкую эргономичную сварочную горелку. Разработанный для высокоэффективной-обработки металлов, он заменяет традиционную сварку TIG и MIG благодаря более высокой скорости перемещения, меньшему погонному теплу и минимальной после-обработке сварки.
Основные технические характеристики
|
Спецификация |
1500W |
2000W |
3000W |
|
Лазерный источник |
Волокно непрерывного-волна |
Волокно непрерывного-волна |
Волокно непрерывного-волна |
|
Длина волны |
1080 ± 10 нм |
1080 ± 10 нм |
1080 ± 10 нм |
|
Диапазон выходной мощности |
10–100% |
10–100% |
10–100% |
|
Частота модуляции |
20 кГц |
5 кГц |
5 кГц |
|
Скорость сварки |
0–120 мм/с |
0–150 мм/с |
0–150 мм/с |
|
Ширина сканирования (колебание) |
0,1–6,0 мм |
0,1–6,0 мм |
0,1–6,0 мм |
|
Метод охлаждения |
Встроенный охладитель воды |
Встроенный охладитель воды |
Встроенный охладитель воды |
|
Поток защитного газа |
10–15 л/мин |
10–15 л/мин |
10–15 л/мин |
|
Длина оптоволоконного кабеля |
7 / 10 / 15 m |
7 / 10 / 15 m |
7 / 10 / 15 m |
|
Входной источник питания |
220 В переменного тока, 50/60 Гц |
220 В переменного тока, 50/60 Гц |
380 В переменного тока, 50/60 Гц |
|
Макс. потребляемая мощность |
5,5 кВт |
7,0 кВт |
10,0 кВт |
|
Размеры (Д × Ш × В) |
1000×650×720 мм |
1000×650×720 мм |
1140×750×1050 мм |
|
Вес нетто |
110 кг |
120 кг |
175 кг |
Преимущество интегрированного водяного охлаждения
Активное управление температурным режимом:Поддерживает строгие рабочие температуры для оптики и источника волоконного лазера во время длительных пробегов.
Высокая устойчивость к воздействию окружающей среды:Предотвращает отключения из-за перегрева при работе в жарких цехах или под большой нагрузкой.
Стабильное качество луча:Защищает критически важные лазерные компоненты от теплового дрейфа, обеспечивая постоянный внешний вид и прочность сварного шва.
Промышленные приложения
Листовой металл и корпуса:Электрические шкафы, воздуховоды HVAC и металлические корпуса по индивидуальному заказу.
Коммерческое кухонное оборудование:Рабочие столы, раковины, прилавки и вытяжки из нержавеющей стали.
Двери, окна и рамы:Сварные архитектурные трубы, металлические дверные обшивки и декоративные решетки.
Автомобильные и аппаратные части:Кронштейны, кронштейны выхлопа, специализированные крепления, изготовление в ремонтной мастерской.
Руководство по выбору мощности
Конфигурация 1500 Вт:Оптимизирован для изготовления легких металлов, корпусов из листового металла и более тонких профилей, где требуется умеренное тепловложение.
Конфигурация 2000 Вт:Сбалансированный вариант, обеспечивающий более высокую скорость проникновения и более высокую скорость перемещения листового металла средней- толщины и конструктивных элементов.
Конфигурация 3000 Вт:Создан для тяжелого производства, соединения толстых листов и требовательных-производственных линий, требующих максимального проникновения тепла.
Управление параметрами процесса
Регулируемая мощность лазера (10–100%):Точная-регулировка тепловложения во избежание-прожога хрупких металлов и обеспечение проплавления более толстых заготовок.
Переменная ширина сканирования (0,1–6 мм):Контролирует характер колебаний луча (колебание), чтобы устранить более широкие-зазоры и обеспечить чистые и гладкие швы.
Контролируемая скорость перемещения (до 150 мм/с):Адаптирует плотность энергии в соответствии с техникой ручного управления и потребностями автоматизации.
Совместимость материалов
Нержавеющая сталь:Чистые,-свободные от окисления швы для пищевого-технологического оборудования, кухонной утвари и архитектурных приспособлений.
Углеродистая сталь:Надежная целостность соединений конструкционных труб, шасси оборудования и рам общего машинного оборудования.
Алюминиевые сплавы:Подходит для профилей серий 5xxx и 6xxx при правильном выборе проволоки и настройках процесса.
Специальные сплавы:Проверено для медных, титановых и никелевых сплавов после испытаний образцов и настройки параметров.
Подробности конфигурации системы
Гибкая доставка волокна:Прочные армированные оптические кабели-длиной 7, 10 или 15 м расширяют охват крупных предприятий.
Эргономичная головка горелки:Легкий, сбалансированный сварочный пистолет с быстросменными-защитными линзами и насадками.
Коммуникационные подключения:Стандартный газовый фитинг для защитного газа аргон/азот с контролируемым потоком 10–15 л/мин.
Экспортная упаковка и доставка по всему миру
Проверка конфигурации
Напряжение, мощность лазера, стандарт вилки и приводные ролики механизма подачи проволоки -настраиваются в соответствии со стандартами целевой страны перед сборкой.
Защитная экспортная упаковка
Оборудование запечатано во влагонепроницаемую-вакуумную упаковку и упаковано в экспортные фанерные ящики, соответствующие международным стандартам.
Входящие в комплект аксессуары
В комплект поставки входят ручная горелка, комплект механизма подачи проволоки, сменные защитные линзы, сварочные насадки и руководства по эксплуатации.
